1、具有測溫探頭小，靈敏度高、線性刻度、壽命長等特點。
2、測溫范圍-40～600℃
3、環境溫度-10～55℃
4、相對濕度 ≤95%
5、精度等級1.5級
6、時間常數 ≤60S
7、探頭耐壓 ≤6Mpa
8、熱電阻PT100或熱電偶(K)（單路、雙路輸出）或4-20mA電流輸出
9、防護等級：IP55
型號及規格組成
1.WTY系列溫度計編號規則
2.WTY系列溫度計編號說明
① 編號中斜杠“/”前面型號部分，按《工業自動化儀表產品型號編寫原則》的規定編寫，
“/”后面為規格部分，由我廠自行規定，若設計選型時因字符太長無法填寫，可與我公司聯系
約定其它代號。
② 編號第一節中的儀表功能為基本功能，若要選擇一項以上功能，請在編號中增加第三節“功
能組合”，其中防震、電接頭和最高指示三者之間只能選擇一種功能，防爆與電接頭兩者功能
也不能組合。
③ 附加說明請注明軟尾材料、出線裝置型號及位置、是否帶保護套管、防爆儀表出線方式、
熱點阻分度號等以及其它要說明的內容。例如：“WTY-1033-X2-F 0～100℃ Φ12*300*10M
的內容剎車管Pt100左接線盒”表示：該溫度計為液體壓力式帶電接頭雙上限報警熱電阻遠傳
溫度計，且帶防腐套管，其具體尺寸為：溫包直徑12mm，插入深度300mm，剎車管軟尾長10M。
鉑熱電阻Pt100，左接線盒引線，安裝螺紋為卡套螺紋M27*2。
規格與參數
1.基本技術參數
環境溫度：-10～+55℃ 相對濕度：5～95% 指標精確度：1.5級
時間常數：9秒（包聚四氟乙烯時為34秒） 熱電阻分度號：Pt100或Cu50
熱電阻精度等級：ZBY 301-85 B級 熱電阻熱響應時間：τ0.5=35秒（包聚四氟乙烯
時為45秒）

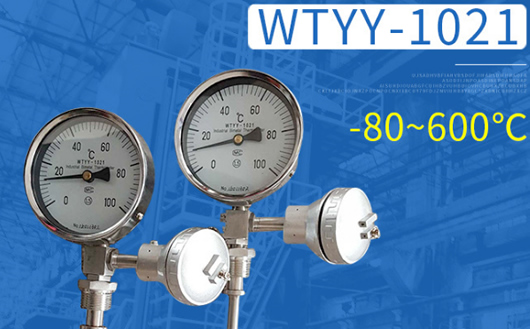

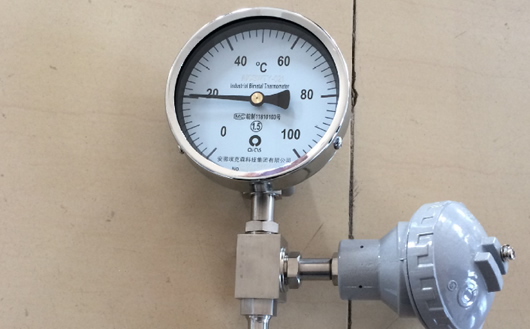

WTY系列溫度計功能特點
防爆液體壓力式熱電阻遠傳溫度計以及由此派生的系列化溫度儀表，克服了傳統膨脹式溫度計壽命短、可靠性差、溫包體積大的缺點。其中測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60倍，創造性地將鉑或銅熱電阻測溫元件安裝于測溫元件內，實現了機電一體化的測溫功能。形成了以液體壓力式溫度計為基本測溫儀表的遠傳、防爆、防震、電接點、溫度信號變送等多功能、系列化溫度儀表。
W T Y □-１□ □ □-□／□ □ □ □ □├─耐 壓(常壓可不標)
││││ ││ │ │ │ │ │ │ │
││││ ││ │ │ │ │ │ │ └─-附加說明
││││ ││ │ │ │ │ │ └───安裝螺紋
││││ ││ │ │ │ │ └-尾長(直徑×硬尾長×軟尾長)
││││ ││ │ │ │ └──儀表量程℃ ┌ Z→防 震
││││ ││ │ │ └────功能組合─────────────────┼ X→電接點
││││ ││ │ └─────表 面 示 向- ──────────────┐├ F→防 腐
││││ ││ └────表面直徑────────┬ 1→Φ60 │├ B→本安型
││││ │└指示方式┬0→單 指 示 ├ 2→Φ80 │└ d→隔爆型
││││ └小型指示 └2→最高指示 ├ 3→Φ100 │┌ 0→軸 向
│││└──儀表功能┬Y→遠 傳 (Y2→雙支電阻) └ 5→Φ150 │├ 1→徑 向
││└──液 體 式 ├Z→防 震 (YP→并聯式) ┌ X →單接點 └┼ 2→嵌 裝
│└───彈性元件 ├X→電接點 ────────┼ X1 →上下限 ├ 3→掛 裝
└────溫度儀表 └S→變送器 └ X2 →雙上限 └ 5→萬 向
安裝螺紋按以下方式表示：
(1). 無固定螺紋：注“無”字；
(2.) 活動內螺紋：在螺紋尺寸前加注“HN”字；
(3). 活動外螺紋：在螺紋尺寸前加注“HW”字；
(4). 固定螺紋：在螺紋尺寸前加注“GD”字；
(5). 卡套螺紋：在螺紋尺寸前加注“K”字；
(6). 固定法蘭：在螺紋尺寸前加注“GF”兩字；
(7). 可動法蘭：在螺紋尺寸前加注“DF”兩字；
(8). 卡套法蘭：在螺紋尺寸前加注“KF”兩字。
雙金屬溫度計簡介：
雙金屬溫度計是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片，利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。
中文名 雙金屬溫度計
用 途 測量中低溫度的現場檢測儀表
主要元件 多層金屬片
原 理 兩種不同金屬溫度改變時膨脹程度
溫度范圍 -80℃～+500℃
優 點 響應速度快 體積小 較穩定
